Šesťhranné skrutky, rozmery, normy a správny výber

Šesťhranné skrutky patria medzi spojovací materiál, s ktorým sa stretne prakticky každý majster, montážnik aj konštruktér. Nájdeme ich na oceľových konštrukciách, strojoch, rámoch, prírubách, regáloch, technologických zariadeniach aj pri bežných dielenských opravách. Na prvý pohľad vyzerá výber jednoducho, stačí zvoliť priemer a dĺžku. V praxi však rozhoduje aj typ závitu, norma, pevnostná trieda, veľkosť hlavy, použitá matica, podložka a spôsob namáhania celého spoja. Práve preto nemusí byť každá skrutka M10 alebo M12 vhodná na rovnaké použitie. Dve skrutky môžu mať rovnaký priemer, rovnakú šesťhrannú hlavu a na pohľad vyzerať takmer identicky, no jedna má závit po celej dĺžke a druhá hladký driek pod hlavou. Tento rozdiel môže byť pri namáhanom konštrukčnom spoji podstatný.

Čo sú šesťhranné skrutky

Šesťhranné skrutky dostali názov podľa hlavy so šiestimi hranami, ktorá umožňuje uťahovanie bežným otvoreným, očkovým alebo nástrčným kľúčom. Ich veľkou výhodou je jednoduchá montáž a schopnosť prenášať pomerne vysoký uťahovací moment. Pri označení napríklad M12 × 60 číslo 12 vyjadruje menovitý priemer metrického závitu 12 mm a číslo 60 dĺžku skrutky v milimetroch. Pri bežnej šesťhrannej skrutke sa dĺžka meria od dosadacej plochy pod hlavou po koniec skrutky. Samotný priemer však nestačí. Pri nákupe alebo návrhu spoja by sme mali vedieť aj to, podľa akej normy bola skrutka vyrobená, či má plný alebo čiastočný závit a akú pevnostnú alebo materiálovú triedu potrebujeme.

DIN 933, DIN 931, ISO 4017 a ISO 4014

Pri šesťhranných skrutkách sa veľmi často stretneme so staršími označeniami DIN 933 a DIN 931. V súčasnej normalizácii sa používajú najmä ich ISO nástupcovia. DIN 933 zodpovedá typu skrutky s plným závitom, ktorý dnes nájdeme predovšetkým pod normou ISO 4017. Závit pri takomto vyhotovení pokračuje prakticky po celej využiteľnej dĺžke drieku až smerom k hlave. DIN 931 označuje skrutku s čiastočným závitom. Jej zodpovedajúcou ISO normou je ISO 4014. Časť skrutky pod hlavou zostáva hladká a závit sa nachádza iba na koncovej časti. Obe vyhotovenia majú svoje miesto. Správna voľba nezávisí od toho, ktorá skrutka vyzerá robustnejšie, ale od konštrukcie spoja a spôsobu, akým naň pôsobí zaťaženie.

Plný alebo čiastočný závit?

Rozdiel medzi plným a čiastočným závitom patrí medzi najdôležitejšie veci, ktoré treba pri výbere šesťhrannej skrutky pochopiť. Skrutka s plným závitom je praktická všade tam, kde potrebujeme veľkú variabilitu pri uťahovaní. Matica sa môže pohybovať po podstatne väčšej časti skrutky a spoj sa jednoduchšie prispôsobí rôznej hrúbke spájaných dielov. Plný závit je preto bežný pri tenších plechoch, konzolách, montážnych prvkoch a univerzálnych spojoch. Predstavme si spojenie dvoch oceľových plechov, ktoré majú spolu hrúbku 8 mm. Pri skrutke M8 s dostatočnou dĺžkou nemusí byť hladký driek zásadnou výhodou. Plný závit umožní jednoducho nasadiť podložku, maticu a spoj dotiahnuť podľa potreby.

Pri hrubších dieloch alebo pri spojoch namáhaných priečne však môže byť výhodnejšia skrutka s čiastočným závitom. Hladká časť drieku má plný prierez skrutky a ak sa nachádza v rovine šmykového namáhania, závit sa nedostáva priamo do miesta, kde na spoj pôsobí priečna sila. To je jeden z dôvodov, prečo sa šesťhranné skrutky s čiastočným závitom používajú pri strojárskych konštrukciách, prírubách, oceľových profiloch a ďalších spojoch, kde záleží nielen na utiahnutí, ale aj na presnejšom vedení a mechanickej odolnosti spoja. Pri výbere dĺžky skrutky s čiastočným závitom je však dôležité skontrolovať dĺžku hladkého drieku. Ak by bol príliš dlhý, matica by mohla dôjsť na koniec závitu skôr, než dostatočne stiahne spájané diely.

Rozmery šesťhranných skrutiek nie sú iba priemer a dĺžka

Keď sa povie skrutka M8, M10 alebo M12, väčšina ľudí si predstaví priemer závitu. Norma však určuje aj ďalšie rozmery, napríklad stúpanie závitu, šírku hlavy cez plochy a výšku hlavy. Pri bežnom metrickom hrubom závite má M6 stúpanie 1 mm, M8 stúpanie 1,25 mm, M10 stúpanie 1,5 mm a M12 stúpanie 1,75 mm. Pri väčších rozmeroch sa stúpanie ďalej zväčšuje, napríklad M16 má bežné stúpanie 2 mm a M20 2,5 mm. Tieto hodnoty sú dôležité najmä vtedy, keď skrutku kombinujeme s existujúcim závitovým otvorom alebo maticou. Označenie M10 ešte samo o sebe neznamená, že každý závit M10 bude vzájomne kompatibilný. Okrem bežného hrubého závitu existujú aj jemné závity s iným stúpaním.

Aký kľúč patrí na M6, M8, M10 alebo M12?

Pri montáži je praktické poznať rozmer hlavy skrutky cez protiľahlé plochy. Tento údaj sa často označuje ako šírka cez plochy alebo WAF, teda width across flats. Pri bežných šesťhranných skrutkách sa často stretneme s tým, že M6 sa uťahuje kľúčom 10 mm, M8 kľúčom 13 mm, M10 kľúčom 17 mm a M12 kľúčom 19 mm. Pri M16 sa používa kľúč 24 mm, pri M20 približne 30 mm a pri M24 kľúč 36 mm. Aj tu však treba prihliadať na konkrétnu normu. Pri rôznych normách alebo špeciálnych typoch spojovacích prvkov sa môžu rozmery hlavy líšiť. Veľkosť kľúča je dôležitá aj pri návrhu samotnej konštrukcie. Ak bude skrutka umiestnená tesne pri stene profilu alebo vo veľmi úzkom priestore, musí zostať dostatok miesta na nasadenie kľúča alebo nástrčnej hlavice. Na tento detail sa niekedy myslí až pri montáži, keď už konštrukciu nemožno jednoducho zmeniť.

Ako vybrať správnu maticu

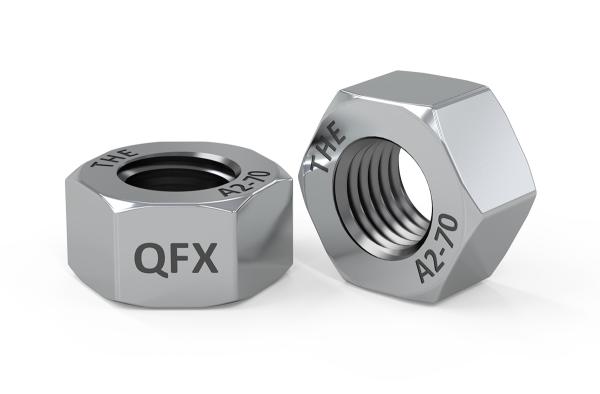

K šesťhrannej skrutke patrí matica s rovnakým priemerom a rovnakým stúpaním závitu. Pri bežných metrických spojoch sa často používa klasická šesťhranná matica podľa DIN 934 alebo ISO 4032. Nestačí však sledovať iba rozmer. Pri namáhanom spoji musí mať matica zodpovedajúcu pevnostnú triedu. Ak použijeme pevnostnú skrutku a príliš slabú maticu, výsledný spoj nebude využívať potenciál skrutky. V prostredí s vibráciami môžeme namiesto klasickej matice použiť samoistiacu maticu. Typickým príkladom je matica s plastovou poistnou vložkou. Pri vyšších teplotách alebo špeciálnych aplikáciách sa však musíme uistiť, že konkrétny spôsob zaistenia je pre dané podmienky vhodný. Ďalšou možnosťou je prírubová matica, ktorá má širšiu dosadaciu plochu. Tá dokáže rozložiť tlak na väčšiu časť materiálu a pri určitých spojoch môže nahradiť samostatnú plochú podložku.

Prečo používať podložku pod šesťhrannú skrutku

Podložka na prvý pohľad vyzerá ako jednoduchý kovový krúžok, no v správne navrhnutom spoji plní dôležitú úlohu. Plochá podložka zväčšuje plochu, cez ktorú hlava skrutky alebo matica tlačí na spájaný materiál. Tlak sa tak nerozkladá iba na malú plochu pod hlavou, čo pomáha najmä pri mäkších materiáloch, tenších plechoch alebo otvoroch s väčšou vôľou. Bežne sa používajú ploché podložky podľa DIN 125 alebo zodpovedajúcich ISO noriem. Pri vyšších pevnostiach spoja treba myslieť aj na tvrdosť podložky. Mäkká podložka pod vysokopevnostnou skrutkou sa môže pri vysokom predpätí deformovať.

Pri vibráciách sa v minulosti často používali pružné podložky. Pri skutočne namáhaných dynamických spojoch však netreba automaticky predpokladať, že samotná pružná podložka vyrieši problém povoľovania. O stabilite spoja rozhoduje správne predpätie, geometria spoja, trenie a podľa potreby vhodný systém mechanického alebo závitového istenia.

Ako zvoliť správny priemer skrutky

V dielni sa niekedy veľkosť skrutky vyberá podľa jednoduchého pravidla, väčšia skrutka znamená pevnejší spoj. Pri konštrukčnom použití je však lepšie vychádzať zo skutočného zaťaženia. Inak sa správa skrutka namáhaná v ťahu a inak skrutka namáhaná v šmyku. Pri ťahu sa spoj snaží skrutku natiahnuť v smere jej osi. Pri šmykovom zaťažení sa spájané diely snažia posunúť voči sebe. Ak rovina šmyku prechádza cez závit, účinný prierez skrutky je menší než pri hladkom drieku. Aj preto môže byť pri takomto použití výhodná skrutka s čiastočným závitom, ak konštrukcia umožňuje umiestniť hladký driek do oblasti namáhanej šmykom. Pri kritických konštrukciách preto výber priemeru, počtu skrutiek a ich rozmiestnenia patrí ku konštrukčnému výpočtu a nemal by vychádzať iba z odhadu.

Pevnostná trieda 8.8, 10.9 alebo 12.9

Na hlave oceľových skrutiek môžeme často nájsť označenie 8.8, 10.9 alebo 12.9. Ide o pevnostnú triedu skrutky. Trieda 8.8 patrí medzi veľmi rozšírené riešenia pre strojárske a konštrukčné spoje. Vyššie triedy 10.9 a 12.9 dokážu prenášať vyššie zaťaženie, no ich použitie musí zodpovedať návrhu celého spoja vrátane matice, podložiek a správneho uťahovania. Silnejšia skrutka totiž automaticky neznamená lepší spoj. Ak sa vysokopevnostná skrutka použije s nevhodnou maticou, mäkkou podložkou alebo sa nesprávne dotiahne, výhoda vyššej pevnostnej triedy sa môže stratiť.

Oceľ alebo nerezové šesťhranné skrutky?

Okrem rozmeru a pevnosti treba zohľadniť prostredie, v ktorom bude spoj pracovať. V suchom vnútornom prostredí často postačia oceľové skrutky s vhodnou povrchovou úpravou. Pozinkovanie poskytuje ochranu proti korózii a preto patrí medzi veľmi bežné povrchové úpravy spojovacieho materiálu. Vo vlhkom prostredí, potravinárstve, chemických prevádzkach alebo pri konštrukciách vystavených poveternostným vplyvom sa často používajú nerezové šesťhranné skrutky.

A2 sa používa pri množstve bežných exteriérových a hygienických aplikácií. A4 ponúka vyššiu odolnosť voči korózii a je vhodná aj do náročnejšieho prostredia, napríklad v blízkosti mora alebo v niektorých chemických prevádzkach. Ani tu však nemožno porovnávať jednotlivé materiály iba podľa odolnosti voči korózii. Nerezová skrutka A2 alebo A4 nemusí mať rovnaké mechanické vlastnosti ako oceľová skrutka triedy 8.8, 10.9 alebo 12.9. Pri namáhanom spoji preto treba posudzovať materiál aj pevnostnú triedu spoločne.

Typické použitie šesťhranných skrutiek v praxi

Pri spájaní dvoch tenších oceľových plechov môžeme často použiť šesťhrannú skrutku s plným závitom, plochú podložku a klasickú šesťhrannú maticu. Plný závit umožňuje jednoduché prispôsobenie rôznej celkovej hrúbke spoja. Pri spájaní hrubších oceľových profilov alebo prírub už môže byť vhodnejšia skrutka s čiastočným závitom. Ak hladký driek prechádza cez oba spájané diely, poskytuje plný prierez skrutky v oblasti spoja a závit zostáva mimo roviny, v ktorej môže pôsobiť výraznejšie šmykové zaťaženie.

Pri strojoch sa často stretneme aj s prípadom, keď skrutka neprechádza celým dielom a nepoužíva sa matica. Namiesto toho sa zaskrutkuje priamo do závitového otvoru v ráme alebo telese stroja. Vtedy treba venovať pozornosť nielen dĺžke skrutky, ale aj dostatočnej dĺžke záberu závitu v materiáli. Pri mäkších materiáloch, napríklad hliníku, musí byť závitový záber spravidla väčší než pri oceli, pretože samotný vnútorný závit má nižšiu pevnosť.

Správna dĺžka šesťhrannej skrutky

Príliš krátka skrutka nemusí mať dostatočný záber závitu. Príliš dlhá zasa zbytočne vyčnieva, môže prekážať ďalším súčiastkam a pri skrutke s čiastočným závitom môže dokonca spôsobiť problém s dotiahnutím. Pri spoji s maticou treba počítať s hrúbkou všetkých spájaných dielov, podložiek a výškou matice. Po utiahnutí by mal závit skrutky bezpečne prechádzať celou nosnou časťou matice. Pri skrutkách s čiastočným závitom treba navyše skontrolovať, kde začína závit. Ideálny stav je taký, pri ktorom hladký driek prechádza spájanými dielmi a závit sa nachádza predovšetkým v oblasti matice.

Uťahovací moment nie je univerzálne číslo

Veľmi častou otázkou je, na koľko newtonmetrov treba skrutku dotiahnuť. Jedna hodnota pre konkrétny priemer však nestačí. Správny uťahovací moment závisí od priemeru skrutky, pevnostnej triedy, materiálu, povrchovej úpravy, mazania závitu aj od požadovaného predpätia. Trenie má pri uťahovaní veľký vplyv. Rovnaká skrutka môže pri suchom a namazanom závite dosiahnuť pri rovnakom krútiacom momente výrazne odlišné predpätie. Preto sa pri kritických spojoch treba riadiť údajmi výrobcu alebo technickou dokumentáciou konkrétneho spoja a nie univerzálnou internetovou tabuľkou bez znalosti podmienok. Príliš malé predpätie môže viesť k pohybu dielov a postupnému povoľovaniu. Príliš vysoké môže skrutku plasticky deformovať alebo poškodiť závit.

Najčastejšie chyby pri výbere šesťhranných skrutiek

Jednou z najčastejších chýb je výber skrutky iba podľa priemeru a dĺžky. Pri namáhanom spoji treba poznať aj normu, typ závitu a pevnostnú triedu. Problém môže vzniknúť aj vtedy, keď rovina šmyku prechádza priamo cez závit, hoci bolo možné použiť skrutku s hladkým driekom. Ďalšou častou chybou je kombinovanie pevnej skrutky s nevhodnou maticou alebo mäkkou podložkou. V exteriéri môže byť zasa technicky správne dimenzovaná skrutka nevhodná z pohľadu korózie. Ak spojovací materiál začne po krátkom čase hrdzavieť, jeho pevnosť a spoľahlivosť sa postupne znižujú. Pozornosť treba venovať aj samotnej montáži. Nečistý alebo poškodený závit, nesprávne mazivo alebo nekontrolované uťahovanie výrazne ovplyvňujú výsledné predpätie spoja.

Ako teda vybrať správne šesťhranné skrutky

Pri bežnom spoji je vhodné začať otázkou, čo má skrutka spájať a akým spôsobom bude namáhaná. Následne môžeme zvoliť priemer a dĺžku, rozhodnúť medzi plným a čiastočným závitom, vybrať pevnostnú alebo nerezovú triedu a doplniť vhodnú maticu a podložku. Plný závit podľa ISO 4017 alebo DIN 933 je praktický pri univerzálnych spojoch, tenších dieloch a tam, kde potrebujeme veľký rozsah nastavenia matice. Čiastočný závit podľa ISO 4014 alebo DIN 931 dáva zmysel pri hrubších spojoch a najmä tam, kde chceme využiť hladký driek skrutky v oblasti namáhanej priečnymi silami.

Pri výbere matice musí sedieť priemer aj stúpanie závitu a pri namáhaných spojoch aj pevnostná trieda. Podložka pomáha rozložiť tlak pod hlavou alebo maticou a chráni povrch spájaného materiálu. Výsledkom správneho výberu nie je iba skrutka, ktorú dokážeme zasunúť do otvoru a dotiahnuť. Je to spoj, v ktorom spolu rozmery, norma, materiál, závit, matica a podložka fungujú ako jeden celok.

Šesťhranné skrutky sú síce jedným z najbežnejších druhov spojovacieho materiálu, práve ich jednoduchosť však často zvádza k podceneniu detailov. Ak poznáme rozdiel medzi plným a čiastočným závitom, vieme správne zvoliť priemer, dĺžku, veľkosť kľúča, maticu aj podložku a zohľadníme prostredie a spôsob zaťaženia, vytvoríme podstatne spoľahlivejší a trvácnejší spoj. Ak hľadáte vhodné šesťhranné skrutky pre svoju montáž alebo konštrukciu, pozrite si ponuku spojovacieho materiálu na INOXFIX.sk a vyberte si správny rozmer, materiál a vyhotovenie podľa požiadaviek konkrétneho spoja.
