Objednávanie spojovacieho materiálu: Najčastejšie chyby, ktoré dokážu skomplikovať celú montáž

Objednať skrutku na prvý pohľad nevyzerá zložito. Stačí poznať priemer, dĺžku a počet kusov. V praxi však môže jediný chýbajúci údaj znamenať, že na stavbu, do výroby alebo do dielne príde spojovací materiál, ktorý sa nedá použiť. Skrutka má správny priemer, ale nesprávne stúpanie závitu. Norma môže vyzerať podobne, no konkrétne rozmery sa môžu líšiť. Dodávateľ môže namiesto A4 dodať A2 alebo zákazník nesprávne zmeria 50 mm dlhú skrutku. Práve preto by objednávanie spojovacieho materiálu nemalo spočívať iba v prepísaní údaja „M10 × 50“ do objednávky. Pri profesionálnom nákupe treba presne určiť typ spojovacieho prvku, požadovanú normu, materiál, závit aj spôsob merania jeho dĺžky.

Zamenená norma môže znamenať iný výrobok

Veľmi častým zdrojom nedorozumení sú normy DIN, ISO, EN alebo staršie ČSN. V technickej dokumentácii starších strojov a konštrukcií sa stále bežne objavujú normy DIN, zatiaľ čo súčasný spojovací materiál môže byť vyrábaný podľa ISO alebo EN ISO. Typickým príkladom sú šesťhranné skrutky. DIN 933 sa spája so skrutkami s plným závitom a jej súčasným ekvivalentom je ISO 4017. DIN 931 označuje skrutky s čiastočným závitom a zodpovedá jej ISO 4014. To však automaticky neznamená, že stará a nová norma sú v každom detaile úplne totožné. Pri niektorých prechodoch medzi normami sa môžu líšiť rozmery hlavy, tolerancie, dĺžka závitu alebo ďalšie konštrukčné detaily.

Ak teda na starom výkrese nájdete DIN normu, nie je ideálne jednoducho vyhľadať jej ISO náhradu a objednať ju bez ďalšieho overenia. Pri bežnej montáži môže byť rozdiel zanedbateľný, pri presne navrhnutom stroji alebo konštrukcii však môže rozhodovať niekoľko milimetrov. Pri objednávaní spojovacieho materiálu je preto dobré pracovať s presným označením normy uvedenej v dokumentácii a pri jej nahrádzaní skontrolovať rozmerový výkres nového ekvivalentu.

M10 nie je to isté ako akákoľvek skrutka s priemerom približne 10 mm

Ďalší problém vzniká už pri určovaní priemeru. Pri metrickom závite označenie M10 predstavuje menovitý priemer závitu 10 mm. Znie to jednoducho, no problém nastáva vtedy, keď sa rozmer zisťuje podľa starej skrutky posuvným meradlom alebo sa objednávka pripravuje iba podľa približne nameraného priemeru. Do dopytu preto nie je vhodné napísať iba „skrutka priemer 10 mm“. Presnejšie označenie je M10 a v prípade potreby aj stúpanie závitu. Zvlášť pri opravách starších strojov treba myslieť na to, že nemusí ísť o metrický závit. V praxi sa možno stretnúť aj s palcovými závitmi, napríklad UNC alebo UNF. Skrutka môže mať na prvý pohľad veľmi podobný priemer ako metrický variant, závity však navzájom kompatibilné nebudú. Ak máte pôvodný diel k dispozícii, pri neistote je lepšie zmerať nielen jeho priemer, ale aj stúpanie závitu.

Rovnaký priemer ešte neznamená rovnaký závit

Práve stúpanie závitu patrí medzi parametre, na ktoré sa pri objednávkach často zabúda. Bežné metrické závity používajú pre jednotlivé priemery štandardné hrubé stúpanie. Napríklad M10 má bežne stúpanie 1,5 mm. Existujú však aj jemné závity, napríklad M10 × 1,25 alebo M10 × 1. Na stole tak môžete mať dve skrutky s rovnakým menovitým priemerom, ktoré do rovnakej matice jednoducho nezaskrutkujete. Podobná situácia nastáva napríklad pri M12. Štandardné hrubé stúpanie je 1,75 mm, no existuje aj M12 × 1,5 a ďalšie varianty. Ak projekt vyžaduje jemný závit a v objednávke uvediete iba M12, výsledkom môže byť dodávka skrutky so štandardným stúpaním.

Najhoršie riešenie je pokúsiť sa nekompatibilné diely spojiť silou. Ak sa závit po jednej alebo dvoch otáčkach začne výrazne vzpierať, problém nemusí byť v kvalite skrutky. Nesprávne stúpanie môže pri násilnom uťahovaní poškodiť závit skrutky, matice alebo závitového otvoru. Pri jemnom závite preto zapisujte celý údaj, napríklad M10 × 1,25. Ak stúpanie pôvodného dielu nepoznáte, možno ho overiť závitovou mierkou.

Pri dĺžke skrutky rozhoduje aj typ hlavy

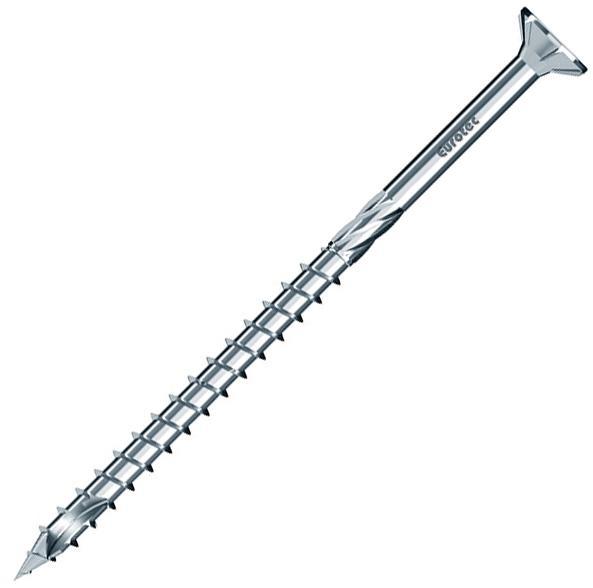

Predstavte si jednoduchú objednávku: potrebujete skrutku M8 × 40. Číslo 40 označuje dĺžku skrutky, ale odkiaľ sa vlastne tých 40 mm meria? Pri väčšine skrutiek s hlavou, ktorá po montáži zostáva nad povrchom materiálu, sa hlava do menovitej dĺžky nezapočítava. Dĺžka sa meria od dosadacej plochy pod hlavou až po koniec skrutky. Platí to napríklad pri bežných šesťhranných alebo valcových hlavách. Skrutky so zápustnou hlavou predstavujú odlišnú situáciu. Keďže hlava po správnej montáži zapadne do zahĺbenia a tvorí súčasť celkovej hĺbky skrutky v materiáli, jej výška sa do dĺžky započítava. Podklady k objednávaniu spojovacieho materiálu preto rozlišujú meranie od dosadacej plochy pri vystupujúcej hlave a meranie celej skrutky pri zápustnom vyhotovení.

Práve tu môže vzniknúť chyba pri dopyte vytvorenom podľa vzorky. Zákazník zmeria celú skrutku od vrchu hlavy po koniec, nameria napríklad 55 mm a objedná 55 mm dlhú skrutku. Ak však ide o typ, ktorého menovitá dĺžka sa meria spod hlavy, objednaný výrobok bude dlhší, než potreboval. Pri neznámom spojovacom prvku preto môže byť užitočnejšia fotografia spolu s presnými rozmermi než samotná informácia „potrebujem skrutku dlhú 50 mm“.

A2 namiesto A4 môže byť drahá úspora

Pri nerezovom spojovacom materiáli sa veľmi často objavujú označenia A2 a A4. Niekedy sa na ne pozerá iba ako na dve kvalitatívne úrovne nerezu, medzi ktorými sa vyberá podľa ceny. V skutočnosti musí výber vychádzať predovšetkým z prostredia, v ktorom bude spoj pracovať. A2 je veľmi univerzálny nerezový materiál vhodný pre množstvo bežných aplikácií. A4 obsahuje molybdén a poskytuje vyššiu odolnosť najmä v prostredí s chloridmi, soľou a pri ďalších náročnejších podmienkach. Preto sa používa napríklad v prímorskom prostredí alebo tam, kde je spoj vystavený agresívnejším vplyvom.

Ak projekt predpisuje A4, nahradenie lacnejšou A2 nemusí byť rozumnou úsporou. Skrutka bude pri montáži vyzerať prakticky rovnako a spoj môže spočiatku fungovať bez problémov. Rozdiel sa môže prejaviť až počas prevádzky zvýšeným rizikom korózneho napadnutia. Opačná situácia nie je z technického hľadiska taká problematická, môže však zbytočne predražiť zákazku. Ak pre konkrétne prostredie úplne postačuje A2 a bez ďalšieho dôvodu objednáte A4, platíte za vlastnosti, ktoré nemusíte využiť. Preto by v dopyte nemalo byť uvedené iba všeobecné slovo „nerez“. Je lepšie presne napísať požadovanú skupinu a prípadne triedu, napríklad A2-70 alebo A4-80.

Problémom býva aj príliš stručný dopyt

„Potrebujem 500 kusov skrutiek M10 × 50 nerez.“ Takýto dopyt vyzerá na prvý pohľad úplne zrozumiteľne. Dodávateľ však stále nevie, o akú skrutku ide. Má mať šesťhrannú, valcovú alebo zápustnú hlavu? Plný alebo čiastočný závit? Podľa akej normy? Má byť z nerezu A2 alebo A4? Ide o štandardné alebo jemné stúpanie? Čím viac možností pripúšťa jedna veta, tým väčšie je riziko, že si objednávateľ a dodávateľ predstavia dva rozdielne výrobky.

Nie vždy pritom musíte poznať všetky normy naspamäť. Ak meníte existujúci spojovací prvok a neviete ho presne identifikovať, pomôže fotografia, nákres, údaj z projektovej dokumentácie alebo fyzická vzorka. Dôležité je nesnažiť sa chýbajúce informácie odhadovať. Pri presnej špecifikácii sa zvyčajne uvádza typ spojovacieho prvku, norma, priemer a dĺžka, prípadné stúpanie závitu, materiál alebo pevnostná trieda a podľa potreby povrchová úprava. Podklady k obstarávaniu zároveň odporúčajú používať pri opakovaných nákupoch jednotný spôsob zápisu, čo výrazne obmedzuje nedorozumenia medzi technikom, nákupcom a dodávateľom.

Chyba za niekoľko centov môže zastaviť montáž za tisíce eur

Cena jednej skrutky môže byť zanedbateľná v porovnaní s hodnotou projektu, do ktorého vstupuje. Práve preto bývajú chyby pri spojovacom materiáli nepríjemné. Ak na montáž dorazí niekoľko stoviek skrutiek s nesprávnym závitom, problémom nie je iba cena samotných skrutiek. Montážnici nemôžu pokračovať, nákup musí pripraviť novú objednávku, tovar sa vracia alebo reklamuje a čaká sa na ďalšiu dodávku. Príliš krátka skrutka nemusí vytvoriť požadovaný spoj. Príliš dlhá môže prekážať ďalšej súčiastke alebo vystupovať tam, kde na ňu nie je priestor. Nesprávne stúpanie môže poškodiť závit a nesprávna materiálová trieda zase skrátiť životnosť spoja. Podobné chyby tak neprinášajú iba náklady na nový materiál, ale aj prestoje, opakovanú manipuláciu a komplikácie pri realizácii. Pri väčšej objednávke sa preto oplatí venovať niekoľko minút kontrole údajov ešte pred jej odoslaním.

Kontrola nekončí odoslaním objednávky

Správne objednávanie spojovacieho materiálu má ešte jednu dôležitú časť, kontrolu pri prevzatí. Ak ide o väčšie množstvo alebo spojovací materiál určený pre dôležitú konštrukciu, nie je ideálne presunúť krabicu priamo zo skladu na montáž bez kontroly. Už pri príjme možno náhodne preveriť niekoľko kusov posuvným meradlom, skontrolovať dĺžku, priemer a pomocou závitovej mierky aj stúpanie. Pri skrutkách je vhodné pozrieť označenie materiálu alebo pevnostnej triedy na hlave a pri požadovaných certifikovaných dodávkach porovnať dokumentáciu s objednávkou. Podklady odporúčajú kontrolovať tiež stav závitov, geometriu výrobku a povrchovú úpravu. Kontrola jedného alebo dvoch kusov z dodávky zaberie minimum času. Zistenie chyby až v polovici montáže býva podstatne drahšie.

Presný dopyt je najjednoduchšou prevenciou problémov

Pri objednávaní spojovacieho materiálu väčšinou nevznikajú problémy preto, že by skrutka bola komplikovanou súčiastkou. Problémom je množstvo veľmi podobných variantov. M10 môže mať niekoľko stúpaní závitu. Skrutka rovnakej dĺžky môže mať rozdielny typ hlavy. Podobný výrobok môže existovať podľa DIN aj ISO normy. Nerezová skrutka môže byť A2 alebo A4 a dva výrobky, ktoré na fotografii vyzerajú prakticky rovnako, môžu byť určené do úplne odlišných podmienok.

Najbezpečnejšie je preto neposielať dopyt iba podľa toho, ako spojovací prvok vyzerá. Čím presnejšie určíte normu, rozmer, závit, materiál a požadované vyhotovenie, tým menšie je riziko nesprávnej dodávky. Ak si pri výbere nie ste istí, na INOXFIX.sk vám s výberom radi pomôžeme. Nájdete u nás širokú ponuku spojovacieho materiálu pre rôzne typy montáží a prostredí. Pri správne zvolenej skrutke, matici alebo podložke sa často dá predísť problému, ktorý by sa inak prejavil až priamo pri montáži.
