Normy spojovacieho materiálu: ako sa orientovať v DIN, ISO a EN

Pri objednávaní spojovacieho materiálu sa môžete stretnúť s požiadavkou typu „potrebujem DIN 933, M10 × 40“. Pre človeka, ktorý so skrutkami pracuje denne, môže ísť o úplne zrozumiteľnú informáciu. Problém nastane vo chvíli, keď dodávateľ ponúkne namiesto DIN 933 skrutku podľa ISO 4017. Je to tá istá skrutka? Dá sa použiť ako náhrada? Prečo je na jednej faktúre uvedené DIN, na druhej ISO a v technickej dokumentácii sa objaví STN EN ISO?

Práve tu začínajú byť normy spojovacieho materiálu dôležitejšie než samotné číslo uvedené pri produkte. Norma totiž nie je iba katalógové označenie. Určuje, aký výrobok sa pod daným názvom skrýva, aké má rozmery, závit, tolerancie alebo ďalšie technické vlastnosti. Zároveň platí, že stará DIN norma a jej novší ISO nástupca nemusia byť v každom detaile úplne identické.

Čo vlastne znamenajú DIN, ISO a EN

Najskôr treba odstrániť jeden častý omyl. DIN, ISO a EN nepredstavujú rôzne stupne kvality. Skrutka podľa ISO teda nie je automaticky kvalitnejšia ako skrutka podľa DIN. DIN označuje normy spojené s nemeckým normalizačným systémom a Deutsches Institut für Normung. Práve DIN označenia sa pri spojovacom materiáli v Európe historicky veľmi rozšírili. Preto dodnes počujete označenia ako DIN 933, DIN 931, DIN 912 alebo DIN 934, hoci niektoré z týchto noriem už boli oficiálne zrušené alebo nahradené. ISO je medzinárodný systém noriem vytváraný v rámci International Organization for Standardization. Cieľom je, aby výrobca, technik alebo nákupca v rôznych krajinách pracoval s rovnakou technickou špecifikáciou. EN označuje európsku normu.

Ak sa chcete správne orientovať v tom, ako fungujú normy spojovacieho materiálu, dôležité je pochopiť aj spôsob ich preberania medzi jednotlivými normalizačnými systémami. Ak sa medzinárodná norma ISO prijme aj ako európska norma, vznikne označenie EN ISO. Následne ju jednotlivé krajiny preberajú do svojich národných sústav. Na Slovensku preto môžete vidieť napríklad STN EN ISO 4017. V Nemecku sa rovnaký technický základ môže objaviť ako DIN EN ISO 4017. Prefix teda často hovorí o tom, cez aký normalizačný systém bola norma prevzatá. Neznamená to automaticky, že STN EN ISO 4017 opisuje inú skrutku ako DIN EN ISO 4017.

Prečo stále všetci hovoria o DIN skrutkách

V skladoch, dielňach, projektoch a nákupných systémoch sa označenia DIN používajú celé desaťročia. Ak niekto celý život objednával „DIN 933 M10 × 40“, prirodzene bude rovnaké označenie používať aj ďalej. Rovnaký názov môže zostať uložený v ERP systéme, technickom výkrese alebo databáze výrobkov. Preto sa môže stať, že na trhu nájdete produkt označený napríklad ako DIN 933 / ISO 4017.

Takéto označenie pomáha zákazníkovi pochopiť, o aký typ výrobku ide. Z technického pohľadu však treba vedieť, ktorá norma je aktuálna a či medzi starou a novou normou neexistujú rozdiely. Práve preto sú normy spojovacieho materiálu dôležité nielen pri identifikácii výrobku, ale aj pri jeho správnom objednávaní a použití.

Prečo sa DIN normy nahrádzajú ISO normami

Predstavme si výrobnú firmu, ktorá nakupuje spojovací materiál od dodávateľov z Nemecka, Talianska, Poľska a Ázie. Ak by každá krajina používala vlastné rozmery skrutiek, matíc a podložiek, nákup aj výroba by boli podstatne komplikovanejšie. Nemecko by používalo DIN, Francúzsko vlastné národné normy, Veľká Británia ďalšie a medzinárodní výrobcovia ISO. Európska a medzinárodná normalizácia preto smeruje k tomu, aby sa technické požiadavky zjednocovali.

Ak sa prijme spoločná európska norma EN, konfliktné národné normy sa postupne rušia. Aj preto veľké množstvo tradičných DIN noriem časom nahradili normy EN ISO alebo ISO. Typickým príkladom je: DIN 933 → ISO 4017, DIN 931 → ISO 4014, DIN 912 → ISO 4762, DIN 7991 → ISO 10642. To však neznamená, že všetky DIN normy zanikli alebo že ku každej existuje jedna jednoduchá ISO náhrada. Niektoré DIN normy zostávajú platné a pri iných dokonca neexistuje priama ISO alternatíva. Preto nie je správne používať jednoduché pravidlo „DIN je staré a ISO je nové“.

DIN 933 a ISO 4017, podobné neznamená vždy rovnaké

Najznámejším príkladom je klasická šesťhranná skrutka so závitom k hlave. Historicky ju množstvo firiem pozná pod označením DIN 933. Dnes sa používa norma ISO 4017. Na prvý pohľad vyzerajú výrobky prakticky rovnako. Pri niektorých rozmeroch však existuje rozdiel v šírke šesťhrannej hlavy cez plochy. Pri M10 mala skrutka podľa starého DIN šírku hlavy 17 mm, pri ISO je to 16 mm. V prípade M12 ide o rozdiel 19 mm oproti 18 mm. Pri M14 sa 22 mm mení na 21 mm. Zaujímavá je M22, kde je situácia opačná. Staré DIN prevedenie malo 32 mm, ISO používa 34 mm.

Majstrovi pri bežnej montáži môže jeden milimeter pripadať nepodstatný. Vo výrobe však môže rozhodovať. Predstavte si montážnu linku s presne definovaným nástrčným kľúčom alebo konštrukciu, kde je hlava skrutky uložená v tesnom priestore. Závit M10 zostal M10, dĺžka môže byť rovnaká, ale montážny nástroj už nemusí pasovať. Preto veta „DIN 933 je to isté ako ISO 4017“ nie je úplne presná. Lepšie je povedať, že ISO 4017 je nástupníckou normou pre tento typ výrobku, pričom pri prechode treba skontrolovať technické rozdiely.

Číslo normy vám nepovie všetko

Ďalšou častou chybou je predstava, že jedno číslo normy kompletne definuje skrutku. Ak objednáte ISO 4017 M10 × 40 viete, aký základný typ skrutky požadujete, ale stále nemusíte mať úplnú technickú špecifikáciu. Produktová norma rieši najmä geometriu výrobku a jeho základné rozmery. Mechanické vlastnosti oceľových skrutiek rieši napríklad ISO 898-1.

Nehrdzavejúci spojovací materiál používa systém ISO 3506. Samostatné normy riešia závity, tolerancie, povrchové úpravy alebo kontrolnú dokumentáciu. V praxi teda jednu skrutku môže opisovať niekoľko noriem súčasne. To je dôvod, prečo profesionálny nákupca neobjednáva iba „DIN skrutku“.

Výrobná trieda nie je pevnostná trieda

Pri čítaní technických údajov sa oplatí rozlišovať ešte jednu vec. Produktové normy spojovacieho materiálu môžu pracovať napríklad s výrobnou triedou A alebo B. Ide predovšetkým o geometrickú presnosť a tolerancie výrobku. To však nie je to isté ako pevnostná trieda. Označenia ako 8.8, 10.9, 12.9 opisujú mechanické vlastnosti oceľového spojovacieho materiálu podľa príslušných noriem. Skrutka podľa ISO 4017 teda nie je automaticky skrutkou 8.8.

Podobne pri nereze nemusí samotné označenie A2 alebo A4 predstavovať kompletnú požiadavku. Ak konštrukcia vyžaduje konkrétnu pevnosť, môžete napríklad zvoliť označenie A4-80. Norma výrobku vám teda odpovedá na otázku „aká skrutka to je“, zatiaľ čo materiálová a mechanická norma rieši otázku „z čoho je a čo mechanicky vydrží“.

Ako teda spojovací materiál správne objednávať

Pri bežnej údržbe často stačí rozmer, typ skrutky a materiál. Pri sériovej výrobe, strojárstve alebo technicky náročnej konštrukcii sa však oplatí objednávku spresniť.

Praktický postup môže vyzerať takto:

1. Najskôr určte produktovú normu, napríklad ISO 4017 pre šesťhrannú skrutku so závitom k hlave alebo ISO 4014 pre prevedenie s čiastočným závitom.
2. Uveďte závit a rozmer, napríklad M10 × 40. Pri jemnom závite treba uviesť aj stúpanie, napríklad M10 × 1,25.
3. Definujte pevnostnú triedu alebo nehrdzavejúci materiál. Pri oceľovej skrutke môže ísť napríklad o 8.8, pri nereze o A2 alebo A4 v požadovanej pevnostnej triede.
4. Ak potrebujete povrchovú úpravu, špecifikujte ju presnejšie než iba slovom „zinok“. Povlak ovplyvňuje koróznu odolnosť aj trenie pri uťahovaní a pri niektorých vysokopevnostných materiáloch treba zohľadniť aj riziko vodíkového skrehnutia.
5. Pri technicky dôležitých dodávkach stanovte požadovanú dokumentáciu, sledovateľnosť šarže alebo kontrolný dokument už v objednávke.
6. Ak nechcete, aby dodávateľ automaticky použil inú normu alebo materiál, určte pravidlá pre prípadnú substitúciu.

Takto vytvorená objednávka dáva dodávateľovi omnoho menší priestor na interpretáciu.

Ako môže vyzerať technicky presnejšia objednávka

Namiesto „Skrutka DIN 933 M10 × 40, zinok“, môže technická špecifikácia obsahovať napríklad:

STN EN ISO 4017:2022, M10 × 40, pevnostná trieda 8.8 podľa ISO 898-1, požadovaná povrchová úprava, množstvo 1 000 kusov, identifikácia výrobnej šarže a požadovaný kontrolný dokument.

Nie každá objednávka samozrejme potrebuje takúto úroveň detailu. Ak kupujete niekoľko skrutiek na bežnú montáž, nemá zmysel z objednávky robiť päťstranovú technickú dokumentáciu. Pri sériovej výrobe však presná špecifikácia dokáže predísť nepríjemnej situácii, keď príde na sklad materiál, ktorý síce obchodne vyzerá ako ekvivalent, ale technicky nezodpovedá tomu, čo potrebuje výroba.

Pozor aj na jednoduché označenie „pozinkované“

Rovnaký princíp platí pri povrchovej úprave. V bežnej reči sa často používa jednoduché označenie „pozinkovaná skrutka“. Pre technický nákup to však môže byť príliš všeobecné. Rôzne povlakové systémy môžu mať rozdielnu koróznu odolnosť, hrúbku, trenie aj vplyv na výsledné predpätie skrutkového spoja. Pri vysokopevnostných skrutkách môže byť dôležitý dokonca samotný proces nanášania povlaku. Ak teda projekt presne definuje vlastnosti spoja, nestačí vyberať skrutku podľa toho, či je strieborná, žltá alebo čierna. Norma výrobku a norma povrchovej úpravy riešia dve rozdielne veci.

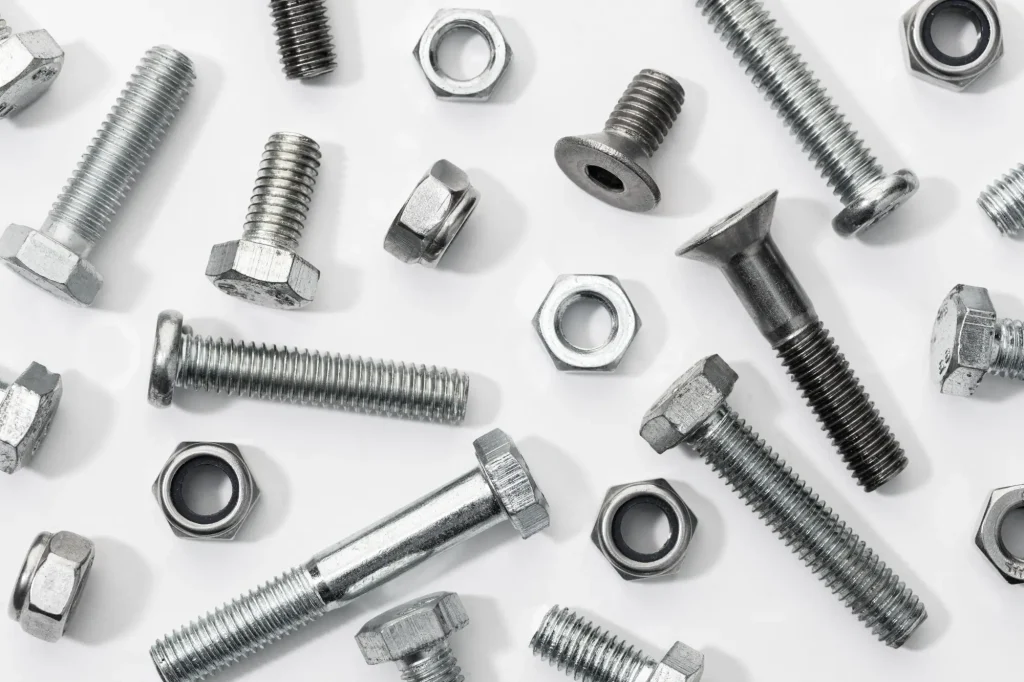

Rovnaká logika platí pre matice a podložky

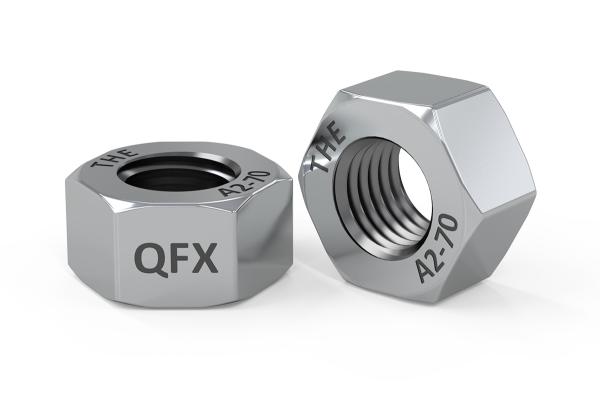

Normy spojovacieho materiálu sa samozrejme netýkajú iba skrutiek. Pri maticiach treba sledovať typ matice, závit, rozmery a mechanické vlastnosti. Historická norma DIN 934 je dobrým príkladom toho, prečo nemusí existovať jednoduché pravidlo jedna stará norma rovná sa jedna nová norma. DIN 934 zahŕňala hrubé aj jemné závity, zatiaľ čo v systéme ISO sa požiadavky rozdeľujú medzi viac dokumentov.

Podobne pri podložkách rozhoduje nielen menovitý priemer skrutky, ale aj vnútorný a vonkajší priemer podložky, jej hrúbka, výrobná trieda a konkrétne prevedenie. Pri výbere preto môžete vyhľadávať skrutky, matice a podložky podľa požadovaného typu a rozmeru, no pri technicky náročnejšej aplikácii je vhodné pracovať aj s konkrétnou normou.

Najčastejšia chyba pri prechode z DIN na ISO

Predstavme si, že firma má vo výkrese z roku 1998 uvedenú skrutku DIN 933. Nákupca dnes pošle objednávku dodávateľovi a ten odpovie „DIN 933 už dodávame ako ISO 4017.“ To ešte nemusí znamenať problém. Nesprávny postup by však bol objednávku automaticky potvrdiť bez toho, aby niekto skontroloval, či zmena neovplyvní konštrukciu. Pri náhrade treba podľa typu výrobku preveriť najmä závit, stúpanie, rozmery hlavy, dĺžku závitu, geometriu pod hlavou, tolerancie, materiál, pevnostnú triedu a povrch. V prípade bežnej montáži sa rozdiel možno nikdy neprejaví. Pri automatizovanej linke, presnom stroji alebo sériovej výrobe však môže znamenať odstávku.

Nie každá zrušená DIN norma má jednoduchú ISO náhradu

Ani opačný extrém nie je správny. Nie je možné vziať zoznam DIN noriem a ku každej jednoducho dopísať číslo ISO. Niektoré DIN normy zostávajú aktuálne, pri iných zasa neexistuje jedna priama ISO náhrada. Dobrým príkladom je historická DIN 127 pre pružné poistné podložky. Pri nej nemožno automaticky určiť jedno konkrétne ISO číslo, ktoré ju vo všetkých prípadoch nahradí. Naopak DIN 976-1 pre závitové svorníky patrí medzi príklady DIN označení, ktoré naďalej zostávajú relevantné. Preto by mal technik alebo nákupca pri staršom výkrese kontrolovať konkrétnu normu, nie iba predpokladať, že všetko DIN už dávno nahradilo ISO.

Norma je spoločný technický jazyk

Normy spojovacieho materiálu môžu na prvý pohľad pôsobiť ako zmes čísiel, skratiek a tabuliek. Ich praktický význam je pritom pomerne jednoduchý. Pomáhajú výrobcovi, projektantovi, nákupcovi, skladu aj montážnikovi hovoriť o tom istom výrobku. Ak technik zadá presnú normu, rozmer, materiál a mechanické vlastnosti, dodávateľ nemusí hádať, čo zákazník myslí pod pojmom „klasická desaťmilimetrová skrutka“.

Práve pri starších DIN označeniach treba pamätať na to, že normalizácia sa neustále vyvíja. ISO alebo EN ISO postupne nahradili niektoré DIN normy, iné zostali v platnosti a pri ďalších priniesla zmena aj technické rozdiely. Pri novom projekte je preto rozumné pracovať s aktuálnou normou. Ak vychádzate zo staršej dokumentácie, vždy si overte, či novšia norma alebo navrhovaná náhrada skutočne vyhovuje pôvodnej konštrukcii.
