Nerezový spojovací materiál, kompletný sprievodca výberom

Na prvý pohľad môže výber vyzerať jednoducho. Potrebujete skrutku M10, chcete nerez, vyberiete správnu dĺžku a objednáte. V praxi však práve slovom „nerez“ veľa dôležitých otázok iba začína. Bude spoj v suchom interiéri alebo celoročne vonku? Dostane sa k nemu cestná soľ? Bude na fasáde, terase, pri bazéne alebo v potravinárskej prevádzke? Spájate nerez s hliníkom? Potrebujete iba odolnosť proti korózii alebo zároveň vyššiu mechanickú pevnosť?

Nerezový spojovací materiál totiž netvorí jeden univerzálny výrobok. Patria sem skrutky, matice, podložky, závitové tyče, svorníky, kotvy, vruty, samorezné a samovrtné skrutky a množstvo ďalších prvkov. Každý má inú úlohu a pri každom treba správne skombinovať rozmer, typ závitu, materiál, pevnosť a prostredie, v ktorom bude spoj pracovať. Dobrá správa je, že pre väčšinu bežných aplikácií sa dá výber výrazne zjednodušiť. Stačí vedieť, na ktoré údaje sa pozerať.

Čo presne znamená nerezový spojovací materiál?

Pod týmto označením sa rozumie skupina spojovacích prvkov vyrobených z nehrdzavejúcej ocele. Ich základnou výhodou je schopnosť vytvárať na povrchu pasívnu ochrannú vrstvu, vďaka ktorej majú výrazne vyššiu koróznu odolnosť než bežná uhlíková oceľ bez vhodnej ochrany. To však neznamená, že každý nerezový výrobok má rovnaké vlastnosti.

Pri výbere treba rozlišovať minimálne tri veci:

1. typ spojovacieho prvku,
2. materiálovú skupinu, najčastejšie A2 alebo A4,
3. pevnostnú triedu, napríklad 70 alebo 80.

Práve zamieňanie týchto údajov býva zdrojom problémov. A4 napríklad automaticky neznamená pevnejšiu skrutku ako A2. A4 hovorí predovšetkým o materiálovej skupine a koróznej odolnosti. O mechanickej pevnosti informuje ďalšie číslo. Preto existujú označenia ako A2-70, A4-70 alebo A4-80.

A2 alebo A4? Najdôležitejšie rozhodnutie pri výbere nerezu

V bežnej praxi sa pri nerezovom spojovacom materiáli najčastejšie stretnete s označením A2 a A4. Obe skupiny patria medzi austenitické nehrdzavejúce ocele. Rozdiel je najmä v chemickom zložení a z neho vyplývajúcej odolnosti voči prostrediu. A2 možno približne spájať s dobre známou oceľou AISI 304, zatiaľ čo A4 sa približne spája s AISI 316. Nie sú to však úplne zameniteľné označenia. A2 a A4 predstavujú skupiny materiálov definované pre spojovací materiál.

Kedy zvoliť A2

A2 je univerzálna a ekonomická voľba pre veľké množstvo bežných aplikácií. Typicky sa používa v suchých interiéroch, pri strojoch a zariadeniach, nábytku a interiérových konštrukciách, ale aj v kuchynskom či potravinárskom vybavení. Vhodná je tiež na zábradlia, rôzne montážne prvky a do mierneho vonkajšieho prostredia, kde spojovací materiál nie je výrazne vystavený soli alebo iným agresívnym látkam.

Ak montujete konštrukciu vo vnútrozemí, voda môže z povrchu normálne odtekať a spoj nie je vystavený chemikáliám alebo chloridom, A2 býva veľmi rozumným východiskom.

Kedy je vhodnejšia A4

A4 obsahuje navyše molybdén, typicky približne 2 až 3 %. Práve ten výrazne zlepšuje odolnosť ocele proti lokálnym formám korózie v prostredí obsahujúcom chloridy. A4 sa preto oplatí zvážiť najmä v pobrežných oblastiach, pri vystavení cestnej soli, v trvalo vlhkom prostredí alebo v okolí bazénov. Vhodnejšou voľbou býva aj v náročnejších priemyselných a chemických prevádzkach, pri agresívnejšom čistení a sanitácii či pri vonkajších konštrukciách, kde sa požaduje vyššia rezerva proti korózii.

Jednoduché pravidlo teda znie: A2 je štandard pre bežné podmienky, A4 poskytuje väčšiu rezervu pri vlhkosti, soli a chemickom zaťažení. Ani A4 však nie je nezničiteľná. Pri trvalom kontakte s morskou vodou, vysokej koncentrácii chloridov, vyššej teplote, stagnujúcej vode alebo v úzkych štrbinách môže byť potrebný ešte odolnejší materiál.

Nerez neznamená, že spoj nikdy nezhrdzavie

Toto je dôležitá praktická poznámka. Názov nehrdzavejúca oceľ môže vyvolávať dojem, že korózia je prakticky nemožná. V skutočnosti má aj kvalitný nerez hranice. Predstavte si dve rovnaké nerezové skrutky. Jedna je namontovaná na dobre odvetranej konštrukcii, dážď ju opláchne a voda rýchlo odtečie. Druhá je schovaná v úzkej štrbine, kde zostáva slaná voda a nečistoty. Aj keď sú vyrobené z rovnakého materiálu, ich životnosť môže byť výrazne odlišná. Pri návrhu preto nerozhoduje iba označenie A2 alebo A4. Veľký význam má konštrukcia spoja, odvádzanie vody, možnosť čistenia, teplota aj prítomnosť solí.

Čo znamená označenie A2-70 alebo A4-80?

Pri nerezovom spojovacom materiáli sa často stretnete s označeniami ako A2-70, A4-70 alebo A4-80. Tieto údaje hovoria o dvoch rozdielnych vlastnostiach materiálu, o jeho zložení a o pevnosti. Pri označení A2-70 písmeno A znamená austenitickú nehrdzavejúcu oceľ, číslo 2 označuje materiálovú skupinu A2 a číslo 70 znamená minimálnu pevnosť v ťahu 700 MPa. Podobne A4-80 označuje spojovací materiál zo skupiny A4 s minimálnou pevnosťou v ťahu 800 MPa.

Dôležité je nezamieňať koróznu odolnosť s mechanickou pevnosťou. A4-70 nie je pevnejšia ako A2-70, pretože obe majú minimálnu pevnosť v ťahu 700 MPa. A4 poskytuje predovšetkým vyššiu odolnosť proti korózii, najmä vo vlhkom prostredí a pri pôsobení solí alebo chloridov. Ak teda potrebujete vyššiu koróznu odolnosť, môže byť vhodný prechod z A2-70 na A4-70. Ak potrebujete vyššiu mechanickú pevnosť, treba zvoliť vyššiu pevnostnú triedu, napríklad A4-80.

Ako správne špecifikovať nerezový spojovací materiál

Pri objednávaní nestačí uviesť iba „nerezová skrutka M10“. Takýto údaj hovorí o priemere závitu, ale nehovorí nič o type skrutky, jej dĺžke, materiálovej skupine ani pevnostnej triede. Presnejšia špecifikácia môže vyzerať napríklad: ISO 4017, M10 × 40, A4-70. Z takéhoto zápisu už možno určiť, že ide o šesťhrannú skrutku podľa príslušnej normy, so závitom M10, dĺžkou 40 mm, vyrobenú z nerezu A4 a s minimálnou pevnosťou v ťahu 700 MPa. Pri presnejšom dopyte je preto vhodné uviesť typ výrobku alebo normu, priemer závitu, dĺžku, materiál A2 alebo A4 a požadovanú pevnostnú triedu. Dodávateľ tak dokáže oveľa jednoduchšie vybrať správny nerezový spojovací materiál pre konkrétnu aplikáciu.

Nerezové skrutky a vruty

Skrutky patria medzi najrozšírenejší nerezový spojovací materiál. Pod jedným názvom sa však skrýva množstvo vyhotovení. Používajú sa klasické šesťhranné skrutky, skrutky s vnútorným šesťhranom, zápustné skrutky, samorezné skrutky, samovrtné skrutky, skrutky do plechu, skrutky do betónu aj vruty do dreva. Aktuálny sortiment nerezových skrutiek a vrutov je preto vhodné vyberať podľa materiálu, do ktorého sa budú montovať, spôsobu zaťaženia a prostredia.

Skrutky s metrickým závitom

Používajú sa najmä tam, kde spoj tvorí skrutka s maticou alebo závitovým otvorom. Typickým príkladom sú oceľové konštrukcie, stroje, technologické zariadenia, zábradlia alebo montážne systémy. Časté sú napríklad šesťhranné skrutky s úplným závitom, šesťhranné skrutky s čiastočným závitom, skrutky s valcovou hlavou a vnútorným šesťhranom, zápustné skrutky.

Pri technickej dokumentácii sa môžete stále stretávať s označeniami DIN 931, DIN 933 alebo DIN 912. V novších špecifikáciách sa čoraz viac používajú zodpovedajúce ISO normy, napríklad ISO 4014, ISO 4017 alebo ISO 4762.

Nerezové vruty do dreva

Pri terasách, pergolách, plotoch, fasádach a ďalších vonkajších drevených konštrukciách má nerez veľkú výhodu. Nestačí však vybrať iba správny priemer a dĺžku. Na terase pri rodinnom dome vo vnútrozemí môže byť A2 úplne postačujúca. Na konštrukcii v prostredí so zvýšeným pôsobením soli alebo chemikálií môže byť vhodnejšia A4. Pri nosných drevených konštrukciách treba zároveň sledovať deklarované vlastnosti konkrétneho vrutu. Samotný nápis A2 alebo A4 neurčuje jeho konštrukčnú únosnosť.

Nerezové matice a podložky

Skrutka sama o sebe spoj nevytvorí. Rovnako dôležité sú správne zvolené nerezové matice a podložky. Matica zabezpečuje pevné spojenie so skrutkou, zatiaľ čo podložka pomáha rovnomerne rozložiť tlak na spájaný materiál a chráni jeho povrch pred poškodením. Pri výbere je preto dôležité, aby všetky časti spoja zodpovedali nielen rozmerom, ale aj materiálom a požadovanej odolnosti voči prostrediu.

Na čo slúži matica

Matica vytvára vnútorný závit, pomocou ktorého sa spolu so skrutkou vytvorí predpätý spoj. Existujú klasické šesťhranné matice, klobúkové matice, bezpečnostné a rôzne špeciálne vyhotovenia. Pri výbere treba dbať aj na kompatibilitu skrutky a matice. Nie je vhodné použiť kvalitnú A4 skrutku a skombinovať ju s náhodnou maticou neznámej materiálovej alebo pevnostnej triedy.

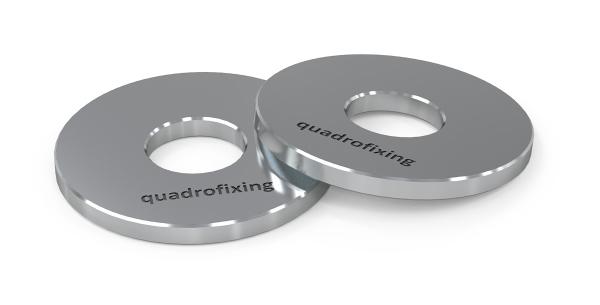

Podložka nie je iba kus plechu pod skrutkou

Podložka má v spoji niekoľko praktických funkcií. Rozkladá tlak na väčšiu plochu, chráni povrch spájaného materiálu, vytvára vhodnú dosadaciu plochu a pri určitých vyhotoveniach môže plniť aj ďalšie istiace alebo konštrukčné funkcie. To je dôležité napríklad pri mäkkých materiáloch. Ak silno utiahnete skrutku do tenkého plechu, plastu alebo dreva bez vhodnej podložky, problém nemusí vzniknúť v skrutke. Ako prvý sa môže deformovať práve spájaný materiál.

Závitové tyče

Nerezové závitové tyče sa využívajú všade tam, kde klasická skrutka svojou dĺžkou alebo konštrukciou nestačí. Uplatnenie nachádzajú najmä pri montáži technologických zariadení, závesných systémoch a potrubných trasách, ale aj pri dlhých prechádzajúcich spojoch, stavebných konštrukciách a montáži oceľových prvkov. Používajú sa tiež pri niektorých typoch kotvenia, kde je potrebné prispôsobiť dĺžku spoja konkrétnej konštrukcii alebo podmienkam montáže.

Pri závitových tyčiach sa stále často používa označenie DIN 975. Ide však o historické označenie. V novších technických špecifikáciách sa používa systém DIN 976. Aj tu platí, že samotný rozmer M10 alebo M12 nestačí. Dôležitá je materiálová skupina, pevnosť a pri nosných aplikáciách aj vlastnosti celého systému.

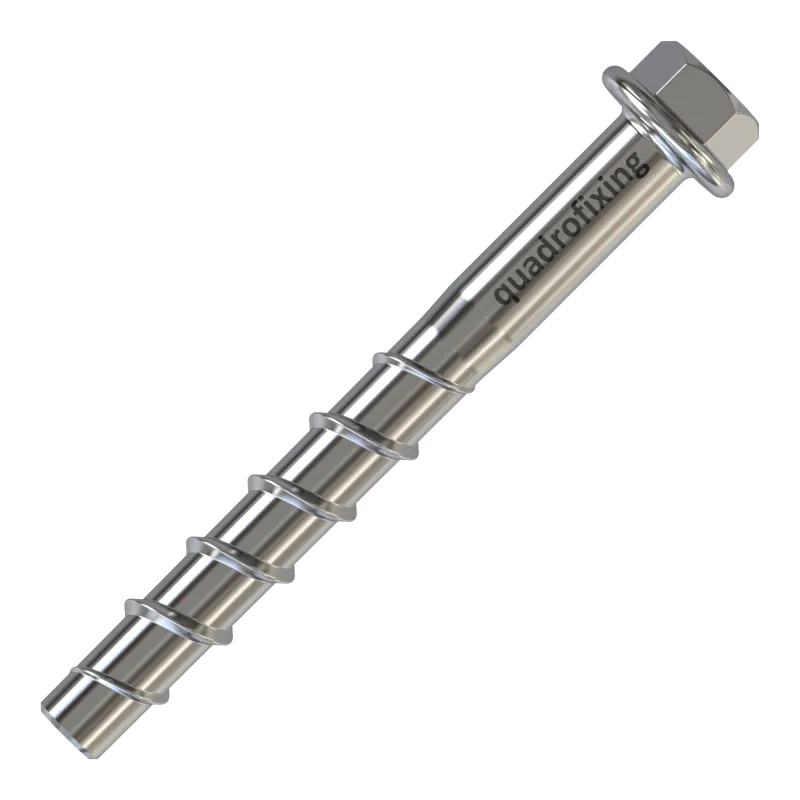

Nerezové kotvy

Kotvenie patrí medzi oblasti, kde môže byť výber „podľa oka“ obzvlášť problematický. Pri nerezovom kotvení sa používajú mechanické kotvy, kotevné tyče, skrutky do betónu aj chemické kotviace systémy. A4 kotva môže z hľadiska materiálu veľmi dobre vyhovovať danému prostrediu, no samotné označenie A4 neurčuje, aké zaťaženie celý kotevný systém bezpečne prenesie.

Pri kotve rozhoduje aj kvalita a typ betónu, priemer a hĺbka vyvŕtaného otvoru, vzdialenosť kotvy od okraja konštrukcie a rozstup medzi jednotlivými kotvami. Pri kotvení treba zohľadniť aj stav betónu, teda či obsahuje trhliny, ako dôkladne montážnik vyčistí otvor a akú živicu zvolí pri chemickom kotvení. Výslednú únosnosť ovplyvňuje taktiež teplota prostredia a predovšetkým veľkosť, spôsob a smer zaťaženia kotvy. Pri nosnom kotvení preto treba pracovať s parametrami konkrétneho systému a jeho ETA, nie iba s údajom „nerezová kotva M12“.

Ako vybrať nerezový spojovací materiál podľa prostredia

Najpraktickejší spôsob výberu je nezačínať otázkou „A2 alebo A4?“, ale otázkou: Kde bude spoj pracovať najbližších päť, desať alebo dvadsať rokov? Práve prostredie, vlhkosť, prítomnosť soli, chemikálií a spôsob zaťaženia často rozhodnú o tom, ktorý materiál bude z dlhodobého hľadiska správnou voľbou.

Suchý interiér

V suchom interiéri je A2 vo väčšine bežných aplikácií prirodzenou voľbou. A4 môže fungovať rovnako dobre, ale často by ste platili za koróznu rezervu, ktorú dané prostredie nevyužije. Pri bežnom nábytku, strojoch, regáloch alebo interiérových konštrukciách preto A2 spravidla ponúka veľmi dobrý pomer medzi odolnosťou, životnosťou a cenou.

Bežný exteriér

Pri zábradlí, prístrešku, pergole alebo inom prvku vo vnútrozemskom prostredí môže A2 postačovať. Treba však sledovať konštrukciu. Ak sa na spoji dlhodobo drží voda, nečistoty a lístie, podmienky sú podstatne horšie než na otvorenom a dobre odvetranom povrchu.

Terasy a drevené konštrukcie

Tu treba okrem vlhkosti zohľadniť aj druh dreva, použité chemické prípravky a prostredie. Pri bežnej terase môže dobre poslúžiť A2, zatiaľ čo v náročnejších podmienkach sa oplatí zvážiť A4. Pri výbere treba myslieť aj na to, či sa v spojoch zadržiava voda a ako intenzívne na konštrukciu pôsobí dážď, sneh alebo nečistoty.

Pobrežie a prostredie so soľou

Tu sa situácia výrazne mení. Chloridy sú jedným z hlavných nepriateľov nehrdzavejúcej ocele. A4 má vďaka obsahu molybdénu podstatne väčšiu rezervu než A2. Preto je prirodzenejšou voľbou pri pobreží, cestnej soli alebo inom prostredí s chloridmi. Pri extrémnom alebo trvalom pôsobení slanej vody však nemusí stačiť ani A4.

Bazény

Pri bazénoch sa nestačí spoliehať na to, že spojovací materiál je z nerezu. Pri výbere treba zohľadniť koncentráciu chloridov, teplotu, kondenzáciu, vetranie aj to, či voda spoj pravidelne oplachuje alebo sa v jeho okolí zadržiava. Takéto prostredie si zaslúži individuálne posúdenie.

Potravinárstvo

Nerezový spojovací materiál sa v potravinárstve používa veľmi často. Dôležitá však nie je iba samotná oceľ. Rozhoduje aj čistiteľnosť spoja, povrch, absencia miest zachytávajúcich nečistoty a chemikálie používané pri sanitácii. A2 môže byť vhodná pre množstvo aplikácií. Pri agresívnejšom čistení alebo chloridoch môže byť vhodnejšia A4.

Chemické prevádzky

Tu už jednoduché rozdelenie A2 a A4 nestačí. Treba poznať konkrétnu chemikáliu, koncentráciu, teplotu a často aj pH. A4 síce odoláva korózii výrazne lepšie než A2, no žiadna nerezová oceľ nedokáže odolávať každej chemickej látke za všetkých podmienok.

Pozor na galvanickú koróziu

Jedna z najzaujímavejších situácií nastáva vtedy, keď nerezovú skrutku spojíte s iným kovom. Typickým príkladom je hliník. Nerezová skrutka môže po rokoch vyzerať prakticky ako nová, zatiaľ čo hliník v jej bezprostrednom okolí začne výrazne korodovať. Prečo? Pri kontakte rozdielnych kovov za prítomnosti elektrolytu, napríklad slanej vody, môže vzniknúť galvanický článok. Problém teda nemusí byť v nerezovej skrutke. Korodovať môže materiál okolo nej.

Galvanickej korózii môžete predísť vhodnou kombináciou materiálov, izolačnou podložkou alebo nekovovým puzdrom, ktoré jednotlivé kovy od seba oddelia. Pomôcť môže aj ochranná bariéra, kvalitné tesnenie a konštrukčné riešenie, ktoré obmedzí prístup vody k miestu styku rozdielnych kovov. Prechod z A2 na A4 sám osebe tento problém automaticky nevyrieši.

Aké normy sa pri nerezovom spojovacom materiáli používajú?

Jedným zo základných systémov pre nerezový spojovací materiál je séria ISO 3506, na Slovensku zavádzaná ako STN EN ISO 3506. Jednotlivé časti riešia napríklad skrutky a svorníky, matice, samorezné skrutky alebo podložky. Dôležité je rozlišovať materiálovú normu a rozmerovú normu. ISO 3506 napríklad určuje vlastnosti materiálu a pevnostnú triedu, zatiaľ čo konkrétny tvar výrobku môže definovať iná norma.

Pri šesťhranných skrutkách sa možno stretnúť napríklad s ISO 4014 alebo ISO 4017, pri skrutkách s valcovou hlavou a vnútorným šesťhranom s ISO 4762, pri šesťhranných maticiach s ISO 4032. V praxi sa zároveň stále veľmi často používajú tradičné označenia DIN, preto sa netreba čudovať, ak sa v jednom dopyte objaví DIN 933 a v inom ISO 4017. Pri presnom technickom nákupe je podstatné vedieť, aký výrobok zákazník skutočne potrebuje.

Správny spoj začína ešte pred montážou

Pri kvalitnom spoji často rozhodujú detaily, ktoré po dokončení už nie je vidieť. Správne zvolená skrutka, kompatibilná matica, vhodná podložka, dostatočná pevnosť, správny materiál pre dané prostredie a premyslený spôsob montáže dokážu výrazne ovplyvniť životnosť celej konštrukcie. Nerezový spojovací materiál je preto dobré vyberať nielen podľa toho, čo pasuje do otvoru dnes, ale aj podľa toho, čo bude so spojom o niekoľko rokov.

A2 predstavuje ekonomický štandard pre veľké množstvo bežných aplikácií. A4 ponúka vyššiu rezervu vo vlhkom prostredí a pri pôsobení chloridov. Pevnostná trieda sa však musí posudzovať samostatne a pri kotvení, nosných spojoch alebo agresívnom prostredí treba vždy zohľadniť vlastnosti konkrétneho výrobku a celej zostavy.
